در این مقاله از سری مقالات فنی همراه مکانیک قصد داریم شما را با انواع سیستم تعلیق خودرو آشنا کنیم. با ما همراه باشید تا در این مقاله ویژگی هر کدام از سیستم‌های تعلیق را بررسی کنیم. سیستم تعلیق خودرو یکی از بخش‌های بسیار مهم و حیاتی در هر خودرویی است. سیستم تعلیق و فنربندی خودرو که قسمت متحرکی بین اتاق خودرو و چرخ‌ها است،  وظیفه جذب کردن انرژی منتقل شده از ناهمواری‌های سطح جاده به چرخ خودرو را دارد تا مانع از انتقال این ضربات و تکانه‌ها به اتاق خودرو و سرنشینان شود. سیستم تعلیق خودرو موجب راحتی سرنشینان در داخل خودرو و آرام و بی صدا ماندن اتاق خودرو در مسیرهای ناهموار می‌شود و همچنین تاثیر به سزایی در هندلینگ خودرو، پایداری خودرو و لذت سواری دارد.  سیستم تعلیق با پیشرفت صنعت خودروسازی توسعه یافته و امروزه شاهد استفاده از فناوری‌های مدرن در طراحی و تولید سیستم‌های تعلیق بر روی خودروهای مختلف هستیم.

تابحال به فروش خودرو خودت بدون یک ثانیه اتلاف وقت فکر کردی، اینجا کلیک کن تا با بالاترین سود ممکن خودروی خودت رو بفروشی

 سیستم تعلیق انواع مختلفی را شامل می‌شود که با توجه به کلاس و کاربرد هر خودرو، نوع خاصی از این سیستم بر روی خودروها نصب می‌شود. سیستم‌های تعلیق در حالت کلی به دو نوع سیستم‌های وابسته و مستقل تقسیم می‌شوند که هر کدام از این بخش‌ها شامل زیر شاخه‌هایی از سیستم‌های تعلیق مختلف هستند.در سیستم‌های تعلیق وابسته دوچرخ قرار گرفته بر روی یک محور به صورت وابسته به هم عمل میکنند و اگر یک چرخ در شرایط ناهمواری قرار بگیرد چرخ دیگر نیز از حرکت سیستم تعلیق تاثیر می‌پذیرد. اما در سیستم تعلیق مستقل که نوع پیشرفته تری محسوب می‌شود هر چرخ به طور مستقل بر اساس شرایط سطح حرکت خودرو می‌تواند تغییر کند. در ادامه به بررسی انواع سیستم تعلیق و مزایا و معایب هر کدام از این سیستم‌ها می‌پردازیم.

انواع سیستم تعلیق خودرو

سیستم تعلیق یکپارچه

انواع سیستم تعلیق خودرو
یکپارچه

از اولین سیستم‌های تعلیق ساخته شده برای خودروها است که بیشتر در محورهای جلو خودرو قرار می‌گیرد و به واسطه قابلیتهای خاص این سیستم در تحمل وزن‌های بالا هنوز هم این سیستم تعلیق در برخی خودروهای سنگین استفاده می‌شود. این سیستم تعلیق بسته به نوع استفاده آن در محور جلو یا عقب خودرو می‌تواند با استفاده از فنر تخت یا فنر لول طراحی و به کار برده شود.

با نصب اپلیکیشن همراه مکانیک دیگه همیشه از قیمت خودروت آگاهی و کسی نمیتونه ازت کلاهبرداری کنه.

سیستم تعلیق اکسل نیمه مستقل

به دلیل مشکلاتی که در سیستم تعلیق یک پارچه یا اکسل صلب وجود داشت مهندسین خودرو به این فکر افتادند تا سیستمی‌ را با کارایی بیشتر طراحی و تولید کنند. سیستم تعلیق با نام اکسل نیمه مستقل همانگونه که از نام آن پیداست آزادی عمل بیشتری نسبت به سیستم تعلیق یکپارچه دارد و به گونهای طراحی شده که دو چرخ در مرکز محور به یکدیگر متصل می‌شوند و می‌توانند تا حدودی مستقلتر نسبت به یکدیگر تغییر حالت بدهند.

سیستم تعلیق بازویی

 همانگونه که از نام این سیستم مشخص است در این سیستم هریک از چرخ‌های خودرو با استفاده از یک یا چند بازو با فنر لول به شاسی خودرو متصل می‌شوند. از مزیت‌های این سیستم کوچکتر بودن ابعاد آن و دارا بودن آزادی عمل و انعطاف بیشتر است.

سیستم تعلیق میله پیچشی

 این سیستم به نوعی از زیر مجموعه‌های سیستم تعلیق بازویی و به نوعی یک سیستم تعلیق نیمه مستقل محسوب می‌شود که در آن بازوهای عقبی چرخ‌ها به وسیله میله‌هایی به یکدیگر متصل می‌شود. البته این میله ی متصل به شکل صلب ناست و تا حدودی می‌تواند حرکت پیچشی از خود نشاندهد به همین دلیل این سیستم را سیستم تعلیق میله پیچشی می‌نامند.سیستم میله پیچشی، نسبت به سیستم بازویی درجه آزادی بیشتری را ارائه میدهد و می‌تواند در جذب ارتعاشات سطح حرکت خودرو موثرتر نسبت به سیستم بازویی عمل کند. به دلیل کم حجم بودن این سیستم و عدم نیاز آن به قطعات بیشتر و اضافی در خودروهای بسیاری می‌توان این سیستم را در محورهای عقب مشاهده کرد که بیشتر با دو فنر به کار برده می‌شود.

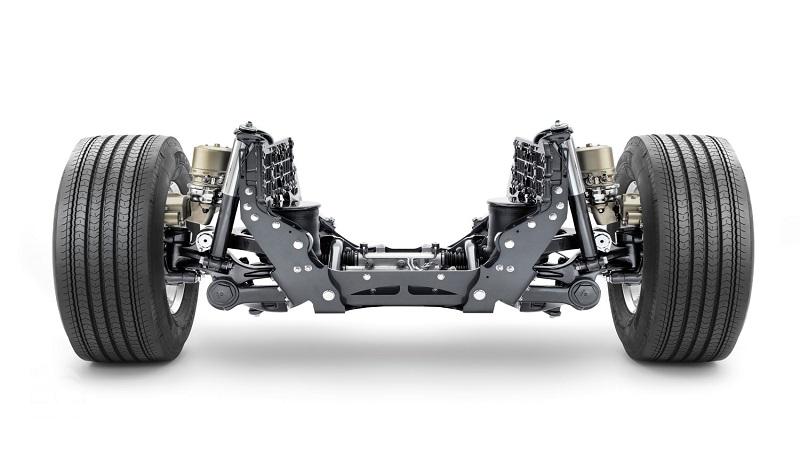

سیستم تعلیق مک فرسون

انواع سیستم تعلیق خودرو
مک فرسون

این سیستم تعلیق از سیستم‌های جدید محسوب می‌شود که با حذف طبق بالا و متعلقات آن باعث کم حجم شدن فضای اشغال شده توسط آن می‌شود و در خودروهایی که به صورت دیفرانسیل جلو تولید می‌شوند کاربرد بالایی دارد. با توجه به استفاده از میله موجگیر برای حفظ تعادل در این سیستم تعلیق، استفاده از آن بر روی خودرو موجب ایجاد یک رانندگی با کیفیت و راحت میشود و به دلیل کمتر بودن قطعات این مجموعه از لحاظ قیمت نیز اقتصادی تر است. نمونه‌های این سیستم تعلیق را میتوان در بیشتر خودروهای دیفرانسیل جلو مشاهده کرد از جمله خودروهای پژو و پراید تولیدی در ایران.

مطالعه مقالات زیر را از دست ندهید

سیستم تعلیق جناغی دوبل

این سیستم تعلیق از نوع مستقل است که با استفاده از دو طبق قوی ، موجب کنترل بهتر در حرکات اتاق خودرو می‌شود. این سیستم در محور جلوی اکثر خودروهای امروزی قابل مشاهده است و به دلیل نوع طراحی آن سیستم تعلیق بهینه ای به شمار می‌آید. که با استفاده از فنر لول و کمک فنر واقع در درون آن طراحی و ساخته می‌شود.

سیستم تعلیق چند اتصاله

 این سیستم تعلیق یک سیستم مستقل محسوب می‌شود که دارای بیش از دو طبق یا لینک اتصالی است. و موجب تأثیرپذیری مستقل چرخ‌ها از شرایط سطح حرکت خودرو می‌شود. و سکون و راحتی بیشتری را در اتاق خودرو ایجاد می‌کند. شرکت‌های خودروسازی همچون هیوندای و بی ام و از این سیستم تعلیق با اضافه کردن  قسمت‌هایی به آن ، به شکل انحصاری انواع مختلفی از این سیستم را تولید می‌کنند. در برخی از خودروها این نمونه از سیستم تعلیق را می‌توان تلفیقی از سیستم تعلیق بازویی و سیستم تعلیق چند اتصاله مشاهده کرد. این سیستم تعلیق امروزه در اکثر خودروهای با فناوری بالا مورد استفاده قرار میگیرد.البته این سیستم تعلیق به دلیل پیچیدگی‌های بالای آن،هزینههای تولید،  نصب و نگهداری بالایی نیز دارد.

برای محاسبه عوارض خودرو کلیک کن

سیستم تعلیق هیدرولیکی

انواع سیستم تعلیق خودرو
هیدرولیکی

در این نوع سیستم تعلیق از سیلندر‌های روغنی با کنترل کننده‌های الکترونیکی استفاده می‌شود که با توجه به نیروی وارد به خودرو، میزان روغن ورودی به سیلندر را کم و زیاد می‌کند تا سفتی یا نرمی‌مناسبی را نسبت به ناهمواری‌های سطح مسیر ایجاد کند و موجب کنترل بهتر حرکات اتاق خودرو شود.

سیستم تعلیق الکترومغناطیسی

این سیستم تعلیق یکی از به روزترین و جدیدترین سیستم‌های تعلیق موجود بر روی خودروها محسوب میشود.که از آن به عنوان سیستم تعلیق فعال نیز یاد می‌شود. در این سیستم از سیلندرهای حاوی روغن و ذرات ریز آهن استفاده میشود که توسط سنسورها و عملگرهایی با توجه به شرایط ناهمواری سطح جاده و وزن خودرو، می‌تواند میزان انعطاف پذیری سیستم تعلیق را کم و زیاد کند تا با توجه به همه شرایط موثر بر روی خودرو، راحتی مناسبی را در داخل اتاق خودرو ایجاد کند.
