خودروهای مدرن برای عملکرد صحیح به سیستم برق سالم وابستهاند و اتصال بدنه نقش مهمی در تکمیل مدار الکتریکی دارد. ضعیف بودن این اتصال میتواند باعث کمنور شدن چراغها، اختلال در استارت، خطای سنسورها و کاهش شارژ باتری شود. تست اتصال بدنه خودرو یکی از دقیقترین روشها برای شناسایی این ایرادهای پنهان پیش از تبدیل شدن به تعمیرات پرهزینه است. در ادامه، با روشهای تست، علائم خرابی و راهکارهای بهبود اتصال بدنه آشنا میشوید.
ضرورت و فواید اتصال بدنه خودرو
اتصال بدنه خودرو مسیر برگشت جریان الکتریکی به قطب منفی باتری را از طریق شاسی و موتور فراهم میکند و به این ترتیب مدار الکتریکی کامل میشود. اگر این اتصال ضعیف یا خراب باشد، ممکن است خودرو بهسختی روشن شود یا تجهیزات برقی بهدرستی کار نکنند. سالم بودن کابل اتصال بدنه باعث بهبود عملکرد استارت، شارژ باتری و سیستم برق خودرو میشود.
اگر بهتازگی خرید خودرو انجام دادهاید یا تجربه کمی در زمینه خودرو دارید، باید بدانید تمام قطعات الکتریکی خودرو به یک اتصال بدنه مطمئن وابسته هستند. ضعیف بودن اتصال بدنه خودرو باعث افزایش مقاومت الکتریکی و کاهش ولتاژ در دسترس سیستمهای مهم میشود. بررسی دورهای این اتصال کمک میکند تا خوردگی، شل بودن اتصالات و آسیبدیدگی سیمها پیش از آن که بر عملکرد موتور یا سیستم برق تأثیر بگذارند، شناسایی شوند.
نقاط رایج اتصال بدنه خودرو
بیشتر خودروها چندین نقطه اتصال بدنه دارند که باتری، شاسی و موتور را به یکدیگر متصل میکنند. برای مثال نقاط اتصال بدنه پراید شامل قطب منفی باتری، بلوک موتور، پوسته گیربکس و پیچهای اتصال به شاسی است. آشنایی با این نقاط، بررسی اتصال بدنه خودرو را سریعتر کرده و دقت عیبیابی را افزایش میدهد.

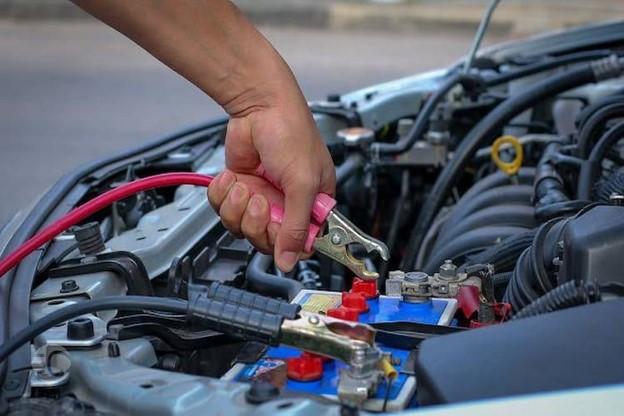

تست اتصال بدنه خودرو چیست؟
تست اتصال بدنه خودرو روشی برای بررسی این موضوع است که آیا مدار اتصال بدنه، مسیر کممقاومتی برای عبور جریان الکتریکی فراهم میکند یا خیر. تکنسینها به جای اتکاء صرف به بازرسی ظاهری، معمولاً از تست افت ولتاژ (Voltage Drop Test) در زمانی که مدار در حال کار است استفاده میکنند. این روش مقاومتهای پنهان موجود در کابل اتصال بدنه خودرو را با دقت بالایی آشکار میکند.
تست اتصال بدنه خودرو چگونه انجام میشود؟
در هنگام انجام این تست، یک مولتیمتر دیجیتال میزان افت ولتاژ بین قطب منفی باتری و موتور یا شاسی را در حالی اندازهگیری میکند که مصرفکنندههای الکتریکی فعال هستند. معمولاً افت ولتاژ کمتر از ۰٫۲ ولت برای کابل اتصال بدنه قابل قبول است؛ اما مقادیر بالاتر معمولاً بیانگر وجود خوردگی، شل بودن پیچهای اتصال یا ضعیف بودن اتصال بدنه خودرو هستند.

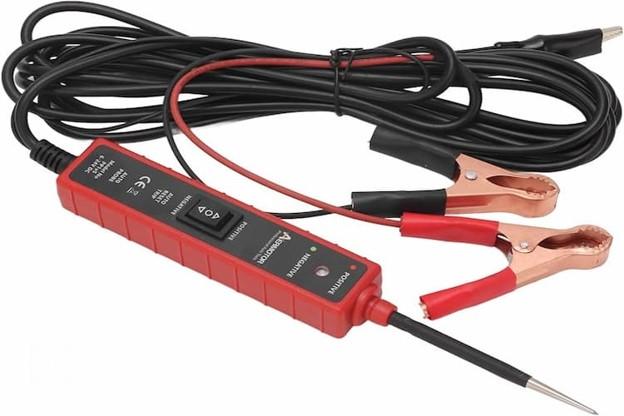

ابزارهای موردنیاز برای تست اتصال بدنه ماشین
برای درک بهتر این که تست اتصال بدنه خودرو چیست، باید با ابزارهای موردنیاز آن نیز آشنا باشید. معمولاً یک مولتیمتر دیجیتال، تمیزکننده سر باتری، برس سیمی، دستکش و عینک ایمنی برای انجام این کار کافی هستند. تعمیرکاران حرفهای ممکن است برای افزایش دقت عیبیابی، هنگام بررسی این اتصال از دستگاههای تست بار نیز استفاده کنند.
چرا تست افت ولتاژ توصیه میشود؟
تست افت ولتاژ، مدار اتصال بدنه را در شرایط واقعی عملکرد خودرو ارزیابی میکند. برخلاف تست پیوستگی (Continuity Test)، این روش مقاومتهای اضافی را که تنها هنگام عبور جریان ظاهر میشوند، آشکار میکند. به همین دلیل، بهترین روش برای تست اتصال بدنه خودرو، تست افت ولتاژ است؛ زیرا نتایجی دقیقتر و قابلاعتمادتر در اختیار قرار میدهد.
چه زمانی باید تست اتصال بدنه خودرو را انجام داد؟
هر زمان که خودرو با مشکلات برقی نامشخص مواجه شود یا پس از تعویض قطعات اصلی سیستم برق، انجام این بررسی ضروری است. همچنین انجام این تست در سرویسهای دورهای، بهویژه برای خودروهای قدیمی، توصیه میشود. بررسی زودهنگام میتواند ایرادهای پنهان را پیش از آن که به سیستمهای گرانقیمت برقی آسیب رسانده یا مانع روشن شدن خودرو شوند، شناسایی کند.
کدام خودروها بیشترین سود را از این تست میبرند؟
خودروهای قدیمی، خودروهایی با کارکرد بالا و مدلهایی که بهطور مداوم در معرض رطوبت یا نمک جاده قرار دارند، بیش از سایر خودروها از بررسی منظم اتصال بدنه بهرهمند میشوند. خوردگی بهمرور زمان روی کابل اتصال بدنه خودرو تأثیر میگذارد و مقاومت الکتریکی را افزایش میدهد. انجام منظم تست و نگهداری صحیح از سیستم اتصال بدنه، از ضعیف شدن این اتصال جلوگیری کرده و عملکرد کلی سیستم برق را بهبود میبخشد.
علائم ضعیف بودن اتصال بدنه خودرو
اگر علائم ضعیف بودن اتصال بدنه خودرو زودتر شناسایی شوند میتواند از انجام تعمیرات غیرضروری جلوگیری کرده و قابلیت اطمینان خودرو را افزایش دهد. اتصال بدنه ضعیف بر چندین سیستم الکتریکی تأثیر میگذارد، زیرا تمام مدارهای برقی برای عملکرد صحیح به یک مسیر برگشت پایدار نیاز دارند. شناسایی سریع این علائم به شما امکان میدهد پیش از تعویض قطعات گرانقیمت، این تست را انجام دهید.
رایجترین علائم ضعیف بودن اتصال بدنه خودرو شامل موارد زیر می شوند:
- کند شدن یا دشوار شدن استارت موتور
- کمنور شدن یا چشمک زدن چراغهای جلو
- بروز مشکل در شارژ باتری
- عملکرد مقطعی یا ناپایدار تجهیزات برقی
- روشن شدن چراغهای هشدار روی داشبورد
- ناپایداری در عملکرد یا قرائت سنسورها
- ایجاد نویز یا اختلال در سیستم صوتی و رادیو
این علائم معمولاً نشاندهنده افزایش مقاومت در اتصال بدنه خودرو هستند، نه لزوماً خرابی باتری یا دینام.
کند شدن استارت موتور
ضعیف بودن اتصال بدنه خودرو میزان جریان الکتریکی ورودی به موتور استارت را محدود میکند. در نتیجه، حتی اگر باتری کاملاً شارژ باشد، ممکن است موتور بهکندی بچرخد یا اصلاً روشن نشود. پیش از تعویض استارت، ابتدا کابل این اتصال را بررسی کنید و تست مورد نظر را انجام دهید.
مشکلات مربوط به چراغها و تجهیزات الکترونیکی
کمنور شدن چراغهای جلو، چشمک زدن چراغهای داخل کابین و عملکرد ناپایدار تجهیزات الکترونیکی از شناختهشدهترین علائم ضعیف بودن اتصال بدنه خودرو هستند. افزایش مقاومت باعث نوسان ولتاژ شده و همزمان چندین مدار الکتریکی را تحت تأثیر قرار میدهد. در بسیاری از موارد، تمیز کردن یا تعمیر تجهیزات الکترونیکی بدون نیاز به تعویض سایر قطعات، عملکرد طبیعی سیستم برق را بازمیگرداند.
مشکلات سیستم شارژ
خرابی یا خوردگی کابل اتصال بدنه خودرو میتواند حتی در صورت سالم بودن دینام، بازده سیستم شارژ را کاهش دهد. در چنین شرایطی، باتری بهطور مداوم شارژ خود را از دست میدهد؛ زیرا جریان الکتریکی نمیتواند بهدرستی به باتری بازگردد. انجام بررسی اتصال بدنه خودرو مشخص میکند که آیا منشأ مشکل، سیستم اتصال بدنه است یا خیر.
روشهای تست اتصال بدنه خودرو
برای ارزیابی سیستم اتصال بدنه خودرو، روشهای مختلفی وجود دارد. اگرچه بررسی ظاهری میتواند مفید باشد، اما اندازهگیریهای الکتریکی نتایج دقیقتر و قابلاعتمادتری ارائه میدهند. استفاده همزمان از چند روش عیبیابی، مقاومتهای پنهان را آشکار کرده و مشخص میکند که آیا ضعیف بودن این اتصال علت اصلی مشکل برقی است یا خیر.
بررسی ظاهری اتصال بدنه
به این منظور کار با بررسی تمام نقاط قابل مشاهده آغاز می شود. وجود زنگزدگی، خوردگی، پارگی رشتههای سیم، شل بودن پیچها یا آسیبدیدگی روکش کابل باید بررسی شود. در بسیاری از موارد، پاک کردن خوردگیهای قابل مشاهده باعث برقراری مجدد اتصال الکتریکی مناسب شده و دیگر نیازی به انجام تستهای پیشرفته نخواهد بود.

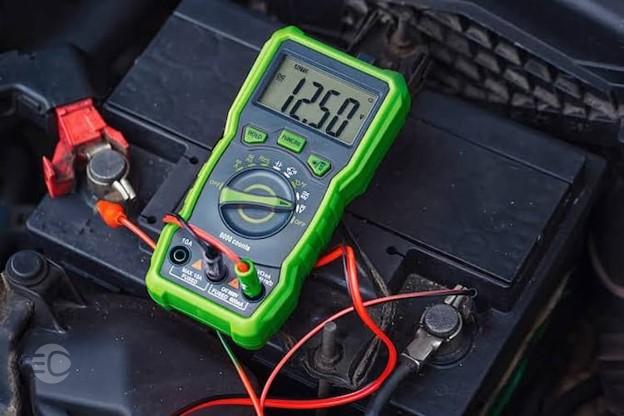

تست افت ولتاژ

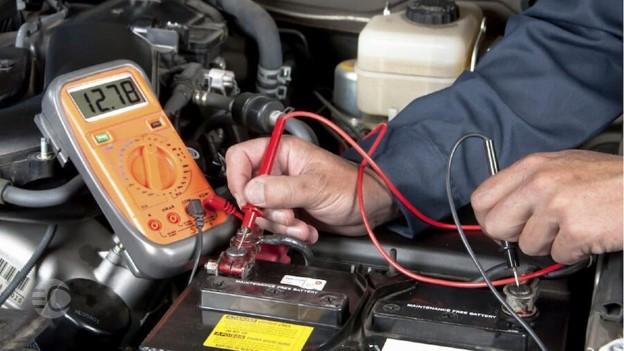

تست افت ولتاژ بهترین روش برای بررسی اتصال بدنه خودرو محسوب میشود. برای انجام این تست، تعمیرکار یا تکنسین یک مولتیمتر دیجیتال را بین قطب منفی باتری و بلوک موتور متصل کرده و همزمان استارت می زند. اگر میزان افت ولتاژ کم باشد، اتصال بدنه سالم است؛ اما مقادیر بالاتر نشان میدهد که باید برای تقویت اتصال بدنه خودرو اقدام کنید.
تست مقاومت
پس از جدا کردن باتری، میتوان از تست مقاومت برای شناسایی مدارهایی که کاملاً قطع شدهاند استفاده کرد. با این حال، این روش همیشه قادر به تشخیص مقاومتهایی که تنها هنگام عبور جریان ایجاد میشوند نیست. به همین دلیل، تعمیرکاران از تست مقاومت بهعنوان یک روش تکمیلی استفاده میکنند و آن را جایگزین کامل تست اتصال بدنه ماشین نمیدانند.
تست بار
در تست بار، مدار اتصال بدنه در حالی بررسی میشود که تجهیزات الکتریکی جریان قابلتوجهی مصرف میکنند. این روش ایرادهای پنهانی را که ممکن است در اندازهگیریهای بدون بار مشخص نشوند، آشکار میکند. ترکیب تست بار با تست افت ولتاژ، دقیقترین روش برای تشخیص ضعیف بودن اتصال بدنه خودرو و سایر مشکلات مرتبط با سیستم برق است.
نکات ایمنی برای تست اتصال بدنه ماشین
پیش از باز کردن یا تعویض کابل اتصال بدنه خودرو، همیشه باتری را از مدار خارج کنید. هنگام انجام تست از عینک ایمنی استفاده کرده و در نزدیکی قطعات متحرک موتور کار نکنید. رعایت این نکات، هم از تعمیرکار محافظت کرده و هم موجب افزایش دقت نتایج عیبیابی میشود.
روشهای بهبود و تقویت اتصال بدنه خودرو
نگهداری منظم و استفاده از قطعات باکیفیت، نقش مهمی در تقویت این اتصال دارند. کاهش مقاومت الکتریکی باعث بهبود جریان برق، افزایش اطمینان از روشن شدن موتور و محافظت از تجهیزات الکترونیکی حساس میشود. همچنین، بازدیدهای دورهای به افزایش عمر کابل این نوع اتصال کمک کرده و از تکرار مشکلات برقی جلوگیری میکند.
تمیز کردن نقاط اتصال بدنه
خوردگی یکی از مهمترین عوامل ایجاد مشکلات اتصال بدنه است. با استفاده از برس سیمی یا پد ساینده، زنگزدگی، گردوغبار، رنگ و لایههای اکسید را از تمام سطوح محل اتصال پاک کنید. پس از تمیزکاری، تمام پیچها و بستها را محکم ببندید و در صورت نیاز از گریس دیالکتریک (Dielectric Grease) استفاده کنید.

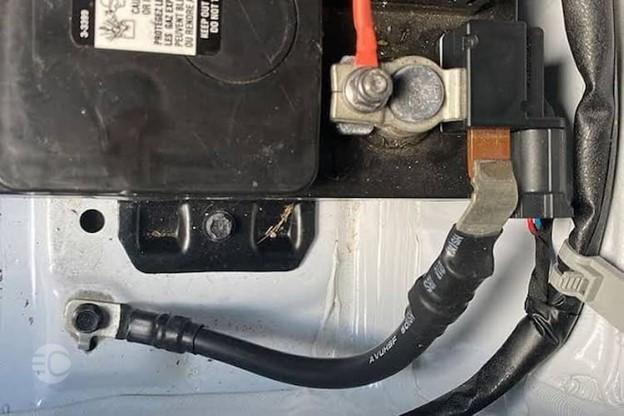

تعویض کابل آسیبدیده
اگر کابل اتصال بدنه خودرو دچار فرسودگی یا خوردگی شده باشد، باید در اولین فرصت تعویض شود. پارگی رشتههای سیم یا ترکخوردگی روکش کابل، مقاومت الکتریکی را افزایش داده و عملکرد سیستم برق را کاهش میدهد. نصب یک کابل اتصال بدنه قوی و باکیفیت، می تواند دوام بیشتر، هدایت الکتریکی بهتر و عملکرد مناسبتر را، بهویژه در خودروهایی با مصرف برق بالا، فراهم کند.
نحوه نصب کابل اتصال بدنه خودرو
برای آشنایی با نحوه نصب این کابل، ابتدا باتری را از مدار خارج کنید. سپس کابل قدیمی را باز کرده، سطوح محل اتصال را کاملاً تمیز کرده و کابل جدید را بهطور محکم نصب کنید. پس از پایان نصب، حتماً تست مربوطه را انجام دهید تا از پایین بودن مقاومت و عملکرد صحیح سیستم برق اطمینان حاصل شود.
آیا تست اتصال بدنه خودرو مهم است؟
تست اتصال بدنه خودرو یکی از مهمترین روشهای عیبیابی سیستم برق است که میتواند مشکلات پنهان الکتریکی را پیش از تبدیل شدن به تعمیرات پرهزینه شناسایی کند. با شناخت علائم ضعیف بودن اتصال بدنه خودرو، بررسی منظم کابل مربوطه و انجام دقیق تست افت ولتاژ، میتوان عملکرد قابلاعتماد سیستم برق خودرو را حفظ کرد. همچنین، نگهداری دورهای، بررسی منظم این اتصال و تقویت آن با استفاده از قطعات باکیفیت، باعث افزایش دوام سیستم برق، محافظت از تجهیزات الکترونیکی حساس و تضمین عملکرد ایمن و پایدار خودرو در سالهای آینده خواهد شد. فراموش نکنید که اگر قصد خرید و فروش خودرو را دارید، حتما قبل از هر اقدامی با کمک کارشناسی خودرو در محل، از وضعیت سلامت قطعات و اتصالات خودروی خود اطمینان حاصل کنید.
پرسشهای متداول
1- تست اتصال بدنه خودرو چیست؟
این نوع تست، روشی برای ارزیابی کیفیت مسیر الکتریکی بین قطب منفی باتری و شاسی یا موتور خودرو است.
2- دقیقترین روش انجام اتصال بدنه خودرو چیست؟
تست افت ولتاژ است؛ زیرا مدار را در حالی بررسی میکند که جریان الکتریکی در آن در حال عبور است.
3- علائم ضعیف بودن اتصال بدنه خودرو چیست؟
از مهمترین نشانههای ضعیف بودن اتصال بدنه خودرو میتوان به کند شدن استارت موتور، کمنور شدن چراغها، مشکلات شارژ باتری، روشن شدن چراغهای هشدار، عملکرد نامنظم تجهیزات الکترونیکی و نمایش نادرست اطلاعات سنسورها اشاره کرد.
4- هر چند وقت یکبار باید اتصال بدنه خودرو را بررسی کرد؟
توصیه میشود بررسی این اتصال در سرویسهای دورهای، پس از تعویض باتری یا دینام و همچنین هنگام بروز مشکلات نامشخص برقی انجام شود. بررسی بهموقع میتواند از ایجاد خرابیهای جدیتر در سیستم برق خودرو جلوگیری کند.
5- آیا اتصال بدنه نامناسب میتواند به تجهیزات الکترونیکی خودرو آسیب برساند؟
بله. ضعیف بودن اتصال بدنه خودرو ممکن است باعث نوسان ولتاژ، ایجاد خطا در ارتباط بین واحدهای کنترلی و کاهش دقت عملکرد سنسورها شود. ادامه این وضعیت در بلندمدت میتواند عمر ECU و سایر تجهیزات الکترونیکی حساس خودرو را کاهش دهد.
6- چگونه مطمئن شویم کابل اتصال بدنه جدید بهدرستی کار میکند؟
پس از نصب کابل مربوطه، با استفاده از یک مولتیمتر دیجیتال تست اتصال بدنه خودرو را انجام دهید. اگر هنگام استارت زدن موتور میزان افت ولتاژ پایین باشد، نشاندهنده عملکرد صحیح سیستم این اتصال است.
